GPS全球定位系統已被全球的消費市場廣泛采用,不僅被用于商業領域,如軍事跟蹤、運輸車隊、科技探索, 而且還普遍用于許多消費類產品,如手機和個人數據助理(PDA)設備上。但是,目前很大一部分GPS接受機性能不穩定的根源,其實是由GPS接受天線所產生的,因此對GPS天線性能測試的要求是必須而迫切的。下面小編給大家講解一下GPS天線可靠性測試相關內容吧!

GPS天線可靠性測試

工作環境
工作溫度: -45 to +85℃
貯藏溫度: -55 to +100℃
濕熱
溫度:40℃
相對濕度:  10 to 95%

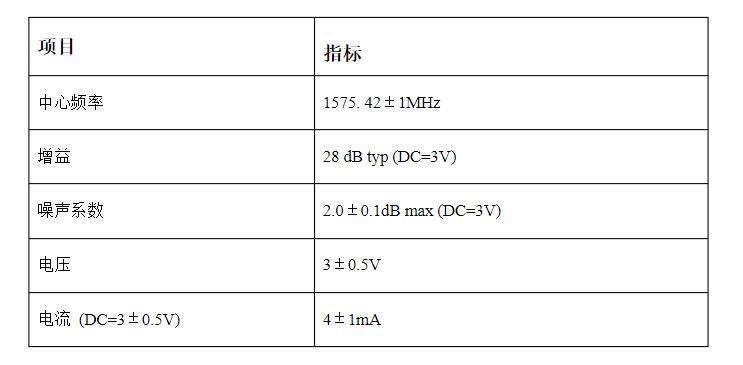

天線低噪聲放大器指標

天線低噪聲放大器指標

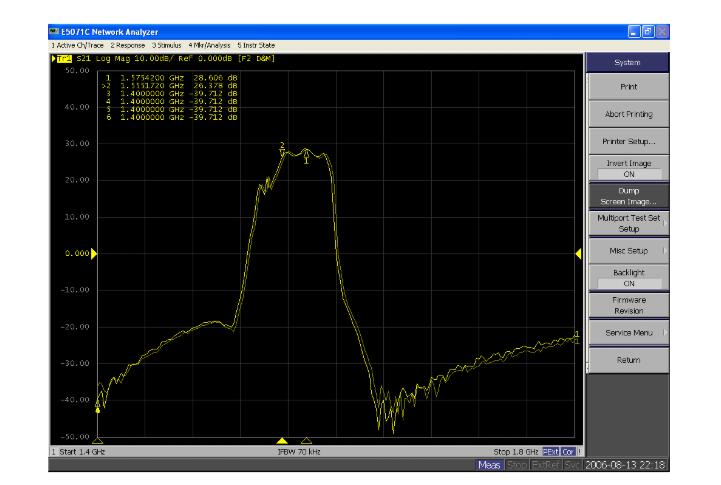

天線低噪聲放大器增益測試圖


天線低噪聲放大器增益測試圖

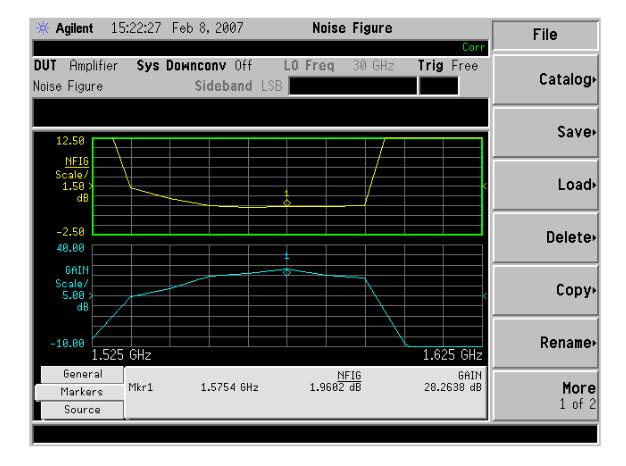

天線低噪聲放大器噪聲系數測試圖

天線低噪聲放大器噪聲系數測試圖

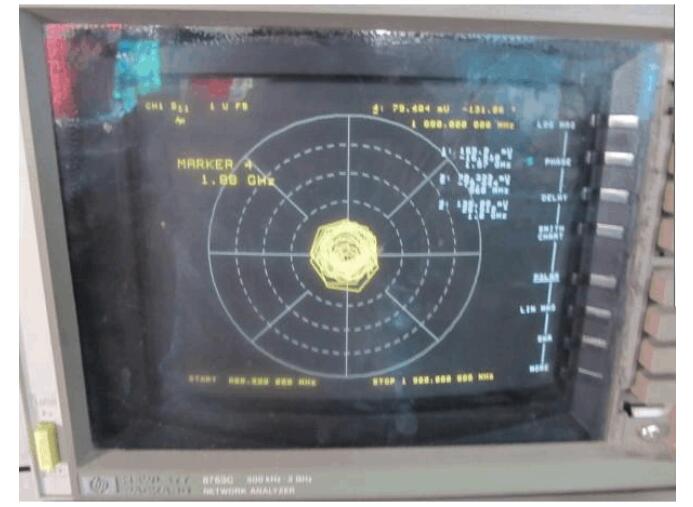

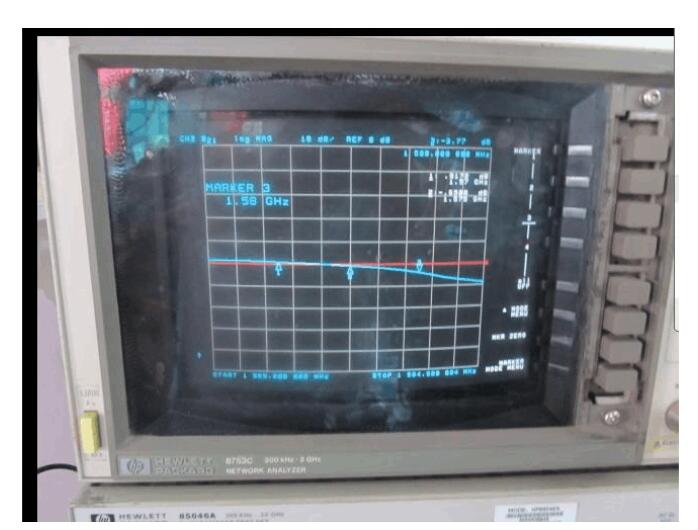

天線網分測試圖


天線網分測試圖天線網分測試圖-2


GPS天線可靠性測試內容

高溫老化試驗

試驗設備:RK-TD-800高低溫試驗箱
試驗依據:GB2423.02高溫實驗方法
試驗標準:高溫工作50℃,通電7天,常溫恢復1~2H后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

跌落試驗

試驗設備:跌落臺
試驗依據:GB2423.08-1995自由跌落實驗方法
試驗標準:在100cm高度處按X.Y.Z三個面分別自由跌落在鋼性地板上共3次后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

鹽霧試驗

試驗設備:R-YW-1000
試驗標準:將樣品置于溫度為35+1.1/-1.7℃,鹽溶液為4-6%(溶液PH值6.5~7.2),濕度為95~98%的鹽噴霧室中12小時
試驗結果:外表表面無腐蝕

高溫工作試驗

試驗設備:RK-TD-800
試驗依據:GB2423.02高溫實驗方法
試驗標準:高溫工作85℃,通電放置2H后立即測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

高溫存儲試驗

試驗設備:RK-TD-800
試驗依據:GB2423.02高溫實驗方法
試驗標準:高溫存儲85℃,放置16H,常溫恢復1~2H后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

低溫工作試驗

試驗設備:RK-TD-800
試驗依據:GB2423.01低溫實驗方法
試驗標準:低溫工作-40℃,通電放置2H后立即測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

低溫存儲試驗

試驗設備:RK-TD-800
試驗依據:GB2423.01低溫實際方法
試驗標準:低溫存儲-40℃,放置16H,常溫恢復1~2H后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

恒溫恒濕試驗

試驗設備:RK-TH-2000恒溫恒濕試驗箱
試驗依據:GB2423.09恒溫濕熱實驗方法
試驗標準:40±1℃,93±2%RH,放置48小時,恢復12小時后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA

振動試驗

試驗設備:RK-VT-1000
試驗依據:GB2423.10正弦振動實驗方法
試驗標準:在振動頻率為10~55~10Hz 振幅為1.5mm 沿X.Y.Z 方向各振動2小時后測試
試驗結果:(1)外觀無變化;(2)?S21不大于2.0dB;(3)?S22不大于0.2;(4)?I不大于1.0mA
