恒溫恒濕試驗箱制冷系統的制冷工作原理

1、恒溫恒濕試驗箱制冷系統工作原理：它是利用制冷劑在物態變化過程中的吸熱現象，使之循環，不斷地吸熱和放熱，以達到制冷的目的。其具體過程是：通電后壓縮機工作，將蒸發器內已吸熱的低壓、低溫氣態制冷劑吸入，經壓縮后，形成高壓、高溫蒸氣，進入冷凝器。由于毛細管的節流，使壓力急劇降低。因蒸發器內壓力 低于冷凝器壓力，液態制冷劑就立即沸騰蒸發，吸收箱內的熱量變成低壓、低溫的蒸氣。再次被壓縮機吸入。如此不斷循環，將冰箱內部熱量不斷的轉移到箱外。

2、我們知道只要壓縮機一工作，其機體內就有高壓存在，并且在斷電后，要有段時間才能消失，這就是恒溫恒濕試驗箱為什么不能在關機后立即開機的原因所在。其內在的機理是， 恒溫恒濕試驗箱在運行過程中，其制冷系統壓縮機的吸氣側為低壓，壓縮機的排壓側為高壓，兩側的壓強差很大(壓力差也是很大)，停機后兩側系統仍然保持這個壓力差，如果立即起動，壓縮機活塞壓力加大，電機的起動力矩不能克服這樣的壓力差，使電機不能起動，處于堵轉狀態，這就使得旋轉磁場相對于轉子的轉速加快，磁通量的變化率加大了，從而導致電機繞組的電流劇增，溫度升高，如果時間長，很有可能燒毀電機。因此要求停機后過 4～5 分鐘再起動。

3、 普通溫控恒溫恒濕試驗箱制冷系統走向圖

  恒溫恒濕試驗箱制冷系統工作流程：壓縮機→左側冷凝器→門防凝露管→右側冷凝器→干燥過濾器→電磁閥(多系統)→毛細管→冷室蒸發器→集液器→回氣管換熱器→壓縮機。

4、幾種不同類型恒溫恒濕試驗箱的電氣原理圖

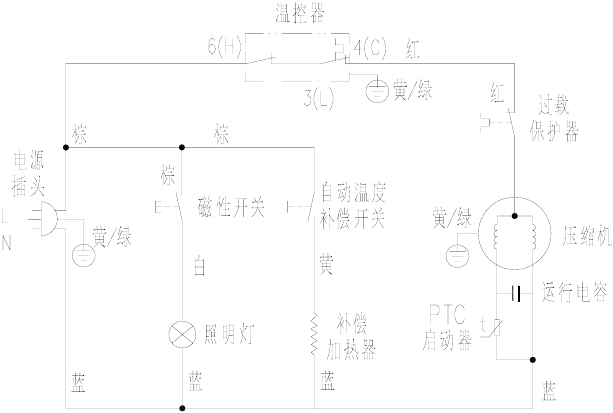

a.普通直冷恒溫恒濕試驗箱的電氣原理圖

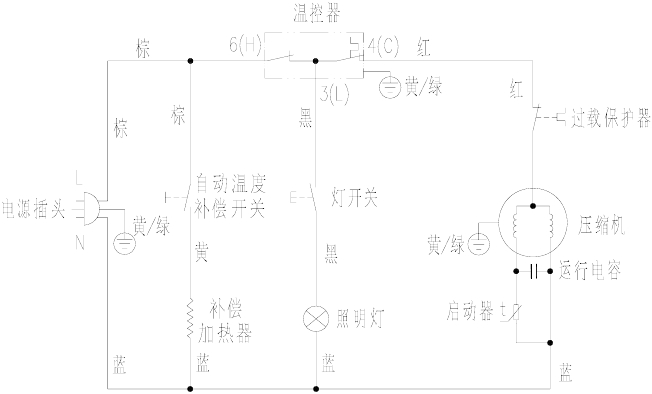

b.具有溫度自動補償、磁性門燈開關功能恒溫恒濕試驗箱的電氣原理圖

5、具有溫度自動補償功能恒溫恒濕試驗箱的電氣原理圖

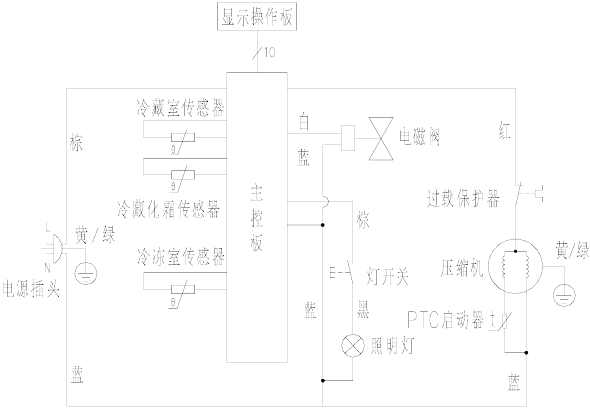

a.微電腦控制雙溫雙控恒溫恒濕試驗箱電氣原理圖

b.微電腦控制三溫三控恒溫恒濕試驗箱電氣原理圖

c.微電腦控制風冷恒溫恒濕試驗箱電氣原理圖
